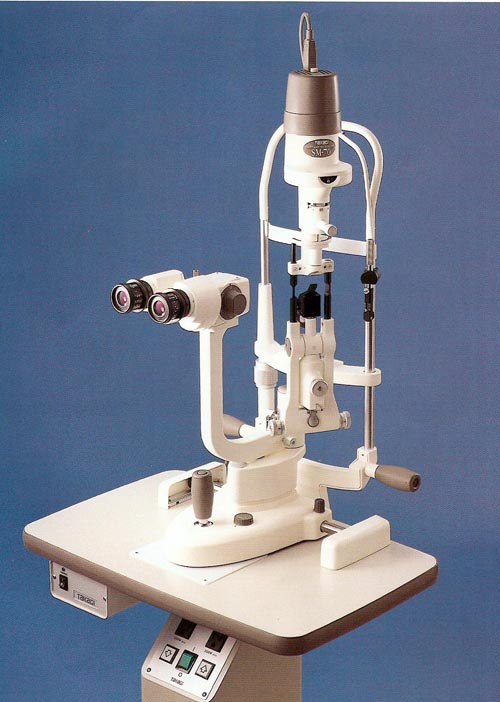

Lámpara de hendidura TAKAGI SM-70N
Tubo binocular convergente
Los tubos binoculares presentan 6º de convergencia para una fusión fácil, asegurando una observación libre de estrés. La multicapa avanzada es aplicada a todas las lentes que constituyen el microscopio. Debido al alto desempeño óptico puede obtener imágenes brillantes sin preocuparse por los destellos y las imágenes fantasma.
Oculares con mecanismo helicoidal para ajuste de la dioptríaLos oculares high eyepoint de 16x con un campo de vista expandido permiten la observación de un campo más amplio. Con el sistema de ajuste de la dioptría, que emplea un mecanismo helicoidal, la dioptría puede ser ajustada sin rotar las lentes ni la cubierta de goma del ocular. Este cambio ha sido bien recibido debido a que previene el cambio accidental del ajuste de la dioptría durante el uso ya que la cubierta de goma del ocular no rota.
Lámpara de hendidura con base integradaAl integrarla con la base, la fuerza de montaje del apoya mentón ha mejorado dramáticamente. Ahora que la base esta integrada, no hay necesidad de ser selectivo con la forma del apoya mentón o su método de instalación.
Nueva forma del apoya frenteEl nuevo apoya frente no solo sirve como apoya frente para el examinador sino también como apoyo para el examinador cuando sostiene una lente indirecta, reduciendo la fatiga del brazo causada por largas horas de examen.
Sensor de reconocimiento y función de salida de la señalEl sensor de reconocimiento de los ojos derecho e izquierdo esta incorporado para que la lámpara de hendidura funcione bien con un sistema de llenado de imagen. El reconocimiento de la señal de los ojos derechos e izquierdo se realiza una vez que la lámpara de hendidura esta alineada con el ojo para ser examinado.
Apoyo para las manos de los pacientesEs considerado fácil de sostener para el paciente, y facilita mantener una postura estable. El ángulo del apoyo para las manos puede ser ajustado en cinco pasos cambiando la posición de los tornillos de ensamble.
LEDs de navegaciónLos LEDs iluminan para indicar la posición aproximada para asistir a la focalización en el ojo para ser examinado. Alineando el marcador situado en la base de la lámpara de hendidura a la posición del LED relevante, el microscopio puede focalizar en el ojo izquierdo o derecho fácilmente.
Control integradoEl joystick XYZ para movimientos, posee un botón retransmisor de luz (usualmente utilizado como botón disparador para capturar imágenes conectándolo con un aparato de imagen) en la parte superior que puede ser controlado con una mano, como también puede serlo el boton de control de luz en la base de la lámpara de hendidura. Esto asegura una examinación suave. Además, la lámpara SM-70N posee un mecanismo actualizador del joystick, que provee un control de la base de la lámpara de hendidura.
Espejo y difusor especialmente encapadosEl espejo reflector posee un encapado especial, reduce efectivamente el daño causado por los rayos infrarrojos y ultravioletas para proteger los ojos del paciente de la fototoxicidad mientras provee una vista excepcionalmente natural en el campo visible de la luz.
Cuando se fotografía el segmento anterior del ojo, el difusor puede ser utilizado para extender la iluminación de la región que esta siendo observada.
CARACTERISTICAS TECNICAS:
MICROSCOPIO
Tipo Tipo Galileo-microscopio binocular convergente
Cambio de magnificación 5 cambios de rotación del cilindro
Oculares 16X
Magnificaciones totales 6.3X 10X 16X 25X 40X
Campos reales de visión 35mm. 23 mm. 14mm. 8.7mm. 5.6mm. dia.
Ajuste interpupilar 52mm. ? 82mm.
Rango de ajuste de la dioptría ± 7 D
LAMPARA DE HENDIDURA
Ancho hendidura 0 ? 10mm., continuamente variable
Largo hendidura 1 ? 10mm., continuamente variable
Diagramas de apertura 10mm. 5mm. 3mm. 2mm. 1mm. 0.2mm. dia.
Filtros Absorción de calor, UV, libre de rojo y azul cobalto
Lámpara 12V/30W lámpara halógena
BASE CRUZE-DESLIZANTE
Movimiento longitudinal 90mm.
Movimiento lateral 110mm.
Movimiento vertical 15mm.
Movimiento horizontal 15mm.
MENTONERA
Lámpara fijación LED (rojo)
Movimiento vertical 70mm.
ENERGIA
Voltaje recibido AC 100V, 120V, 230V
Consumición máx. de energía 40VA
DIMENSION Y PESO
Tamaño de la mesa 359mm. X 364mm.

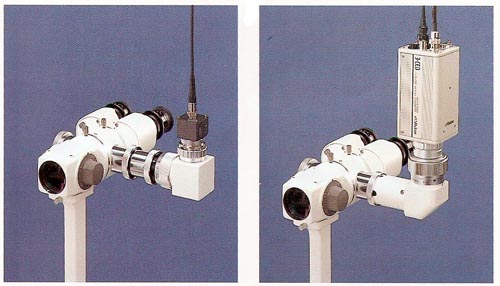

Peso del instrumento 13.3 kg.CAMARA Y EQUIPO DE VIDEO ADAPTABLE
